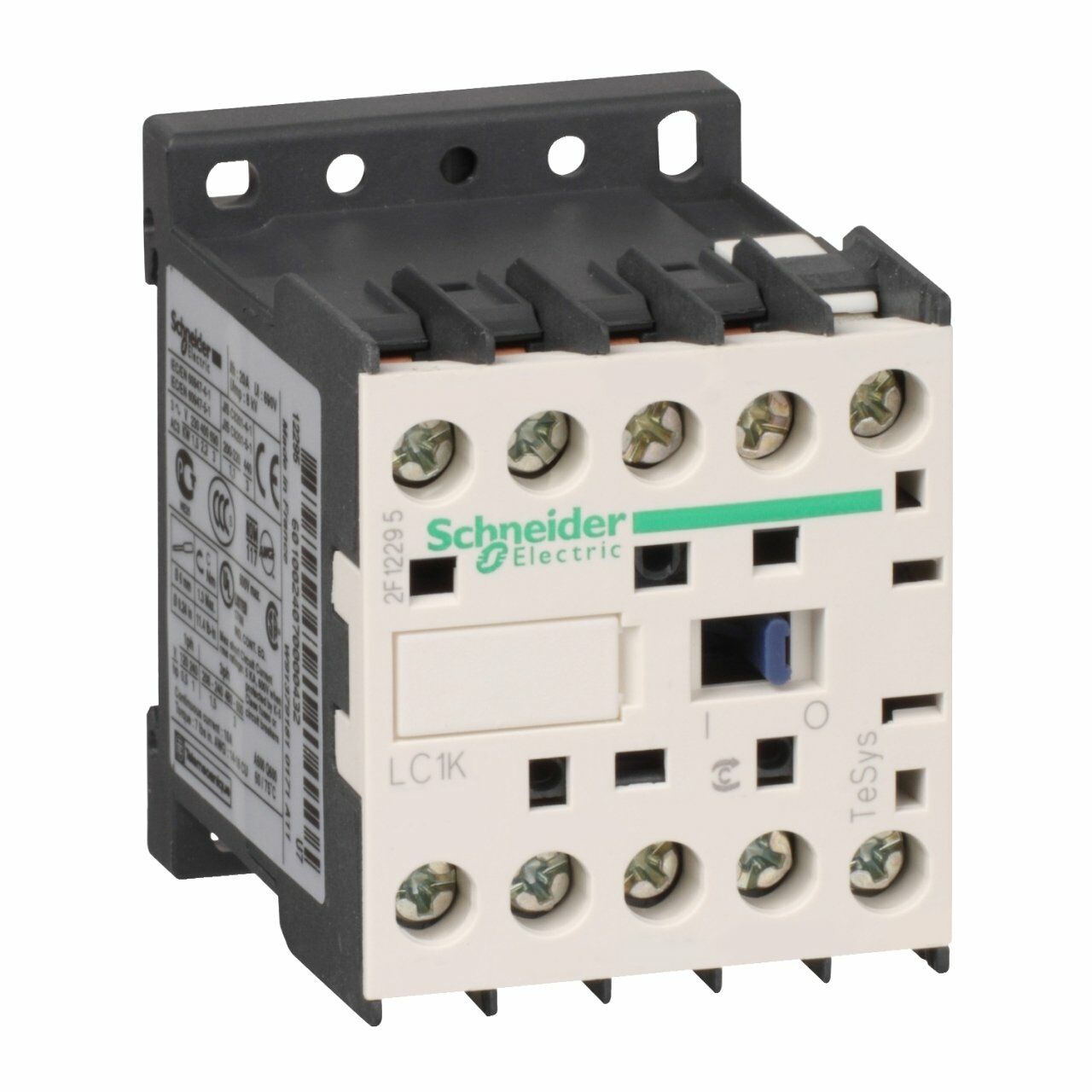

Kullanım kategorisi |
AC-3 AC-3e AC-1 AC-4
|
Kutup tanımı |
3P
|
Power pole contact composition |
3 NA
|
[Ue] nominal çalışma voltajı |
Güç devresi: <= 690 V AC <= 400 Hz Sinyalleme devresi: <= 690 V AC <= 400 Hz
|
[Ie] nominal çalışma akımı |
9 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 9 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi 20 A (at <60 °C) at <= 690 V AC AC-1 for güç devresi
|
Kontrol devresi tipi |
AC -de 50/60 Hz
|
Kontrol devresi gerilimi |
220...230 V AC 50/60 Hz
|
Motor gücü kW |
2,2 kW -de 220...230 V AC 50/60 Hz AC-3 4 kW -de 380...415 V AC 50/60 Hz AC-3 4 kW -de 440/690 V AC 50/60 Hz AC-3 2,2 kW -de 220...230 V AC 50/60 Hz AC-3e 4 kW -de 380...415 V AC 50/60 Hz AC-3e 4 kW -de 440/690 V AC 50/60 Hz AC-3e 2,2 kW -de 220...230 V AC 50/60 Hz AC-4 4 kW -de 380...415 V AC 50/60 Hz AC-4 4 kW -de 440/690 V AC 50/60 Hz AC-4
|
Yardımcı kontak düzenleme |
1 NA
|
[Uimp] nominal darbe dayanım voltajı |
8 kV
|
Aşırı gerilim kategorisi |
III
|
[Ith] klasik açık hava termik akımı |
20 A (at 60 °C) for güç devresi 10 A (at 50 °C) for sinyalleme devresi
|
Irms nominal kapama kapasitesi |
110 A AC for güç devresi conforming to IEC 60947 110 A AC for sinyalleme devresi conforming to IEC 60947
|
Nominal kesme kapasitesi |
110 A at 220...230 V conforming to IEC 60947 110 A at 380...400 V conforming to IEC 60947 110 A at 415 V conforming to IEC 60947 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947
|
[Icw] nominal kısa süreli dayanma akımı |
90 A 50 °C - 1 sn for güç devresi 85 A 50 °C - 5 s for güç devresi 80 A 50 °C - 10 s for güç devresi 60 A 50 °C - 30 s for güç devresi 45 A 50 °C - 1 min for güç devresi 40 A 50 °C - 3 min for güç devresi 20 A 50 °C - >= 15 min for güç devresi 80 A - 1 sn for sinyalleme devresi 90 A - 500 ms for sinyalleme devresi 110 A - 100 ms for sinyalleme devresi
|
Ilgili sigorta değeri |
25 A gG at <= 440 V for güç devresi 25 A aM for güç devresi 10 A gG for sinyalleme devresi conforming to IEC 60947 10 A gG for sinyalleme devresi conforming to VDE 0660
|
Ortalama empedans |
3 mOhm - Ith 20 A 50 Hz for güç devresi
|
Yalıtım direnci |
> 10 MOhm for sinyalleme devresi
|
VA cinsinden kalkış gücü |
30 VA (at 20 °C)
|
VA cinsinden tutma güç tüketimi |
4,5 VA (at 20 °C)
|
Isı dağılımı |
1,3 W
|
Kontrol devresi gerilim limitleri |
Çalışma: 0,8...1,15 Uc (at <50 °C) Düşme: >= 0.20 Uc (at <50 °C)
|
Bağlantılar - terminaller |
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
|
Maksimum çalışma hızı |
3600 cyc/h
|
Yardımcı kontak tipi |
Tip anlık 1 NA
|
Sinyalleme devre frekansı |
<= 400 Hz
|
Minimum anahtarlama akımı |
5 mA for sinyalleme devresi
|
Minimum anahtarlama gerilimi |
17 V for sinyalleme devresi
|
Çalışma süresi |
10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama
|
Güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
|
Çakışmama mesafesi |
0,5 mm
|
Mekanik dayanıklılık |
10 Mcycles
|
Elektrik dayanıklılığı |
1,3 Mcycles 9 A AC-3 Ue'de <= 440 V 1,3 Mcycles 9 A AC-3e Ue'de <= 440 V 0,16 Mcycles 20 A AC-1 Ue'de <= 690 V 0,02 Mcycles 54 A AC-4 Ue'de <= 440 V
|
Mekanik dayanıklılık |
Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
|
Yükseklik |
58 mm
|
Genişlik |
45 mm
|
Derinlik |
57 mm
|
