Schneider Electric LC1E300M5 160kW 300A Kontaktör

Schneider Electric LC1E300M5 160kW 300A Kontaktör

Kategori
Kontaktör
Marka
Schneider Electric
Stok Kodu
LC1E300M5
Garanti Süresi
24 Ay
Fiyat
28.280,00 TL + KDV
*15.272,00 TL den başlayan taksitlerle!
33.936,00 TL
15.272,00 TL
%55
Ürün Bilgisi
Ürün Bilgisi

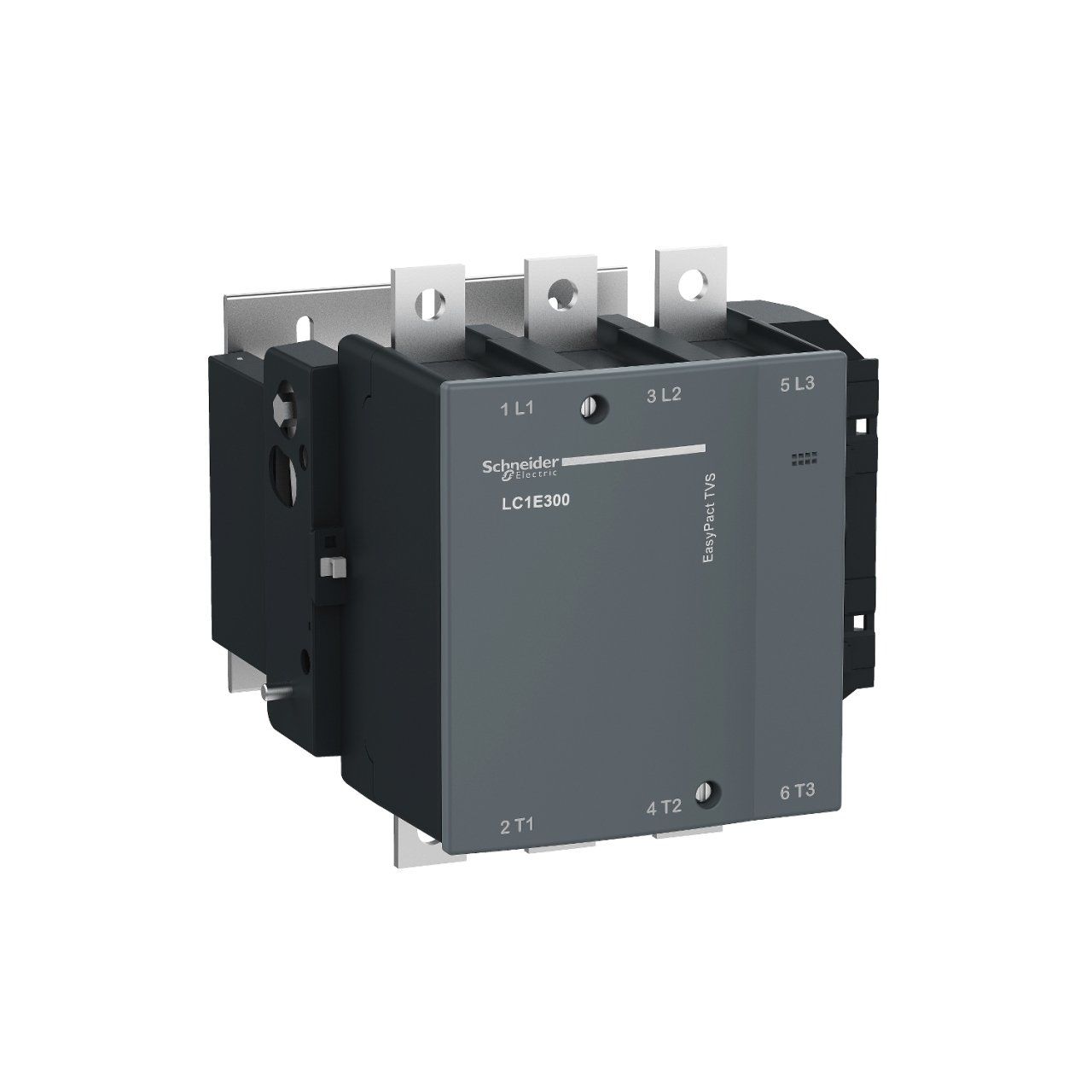

LC1E300M5 Resim- scope
 LC1E300M5
Easy TeSys kontaktör 3P(3 NA) - AC-3 - <= 440 V 300A - 220 V AC bobin
Schneider Electric
Özellikler
Ana
Seri Easy TeSys
Ürün serisi Easy TeSys Control
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1E
Kontaktör uygulaması Motor kontrol
Direnç yükü
Kullanım kategorisi AC-3
AC-3e
AC-1
Kutup tanımı 3P
[Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı 300 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
265 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi
320 A (at <40 °C) at <= 440 V AC AC-1 for güç devresi
[Uc] control circuit voltage 220 V AC 50 Hz
Tamamlayıcı
Motor gücü kW 90 kW at 220...230 V AC 50/60 Hz (AC-3)
160 kW at 380...400 V AC 50/60 Hz (AC-3)
160 kW at 415 V AC 50/60 Hz (AC-3)
185 kW at 440 V AC 50/60 Hz (AC-3)
200 kW at 500 V AC 50/60 Hz (AC-3)
250 kW at 660...690 V AC 50/60 Hz (AC-3)
Kutup kontak düzenleme 3 NA
[Ith] klasik açık hava termik akımı 320 A (at 40 °C) for güç devresi
Irms nominal kapama kapasitesi 3000 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
Nominal kesme kapasitesi 2400 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı 2200 A 40 °C - 10 s for güç devresi
Ilgili sigorta değeri 10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
500 A gG at <= 690 V coordination tip 1 for güç devresi
Ortalama empedans 0,3 mOhm - Ith 320 A 50 Hz for güç devresi
Kutup başına güç dağılımı 27 W AC-3
31 W AC-1
[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi III
Kirletme derecesi 3
[Uimp] nominal darbe dayanım voltajı 8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık 5000000 cycles
Elektrik dayanıklılığı 400000 cycles AC-1
500000 cycles AC-3
Kontrol devresi tipi AC -de 50 Hz
Kontrol devresi gerilim limitleri 0,85...1,1 Uc -5…55 °C çalışma 50 Hz
0,35...0,55 Uc -5…55 °C düşme 50 Hz
VA cinsinden kalkış gücü 650 VA 50 Hz cos phi 0,9 (at 20 °C)
650 VA 60 Hz cos phi 0,9 (at 20 °C)
VA cinsinden tutma güç tüketimi 10 VA 50 Hz cos phi 0,9 (at 20 °C)
10 VA 60 Hz cos phi 0,9 (at 20 °C)
Isı dağılımı 8 W for kontrol devresi
Çalışma süresi 40...65 msn kapanışta
100...170 msn açılışta
Maksimum çalışma hızı 1200 cyc/h -de <55 °C
Bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: pabuçlu kablo - external diameter: 240 mm
Güç devresi: çubuklar 2 - busbar cross section: 5 x 30 mm
Sıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 35 N.m
Minimum anahtarlama gerilimi 17 V for kontrol devresi
Minimum anahtarlama akımı 5 mA for kontrol devresi
Yalıtım direnci > 10 MOhm for kontrol devresi
Çakışmama süresi 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Montaj desteği Plaka
Ortam
Standartlar IEC 60947-1
IEC 60947-4-1
IEC 60947-5-1
Ürün sertifikaları EAC
CE
IP koruma derecesi IP00 'e uygunIEC 60529
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışma
Çalışma yüksekliği 3000 m olmadan
Yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1
Mekanik dayanıklılık Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 6 Gn)
Şoklar kontaktör kapalı (11 msn için 7 Gn)
Yükseklik 206 mm
Genişlik 213 mm
Derinlik 219 mm
Ürün ağırlığı 8,5 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 25,000 cm
Package 1 Width 25,500 cm
Package 1 Length 32,000 cm
Package 1 Weight 9,423 kg
Unit Type of Package 2 S06
Number of Units in Package 2 10
Package 2 Height 75,000 cm
Package 2 Width 60,000 cm
Package 2 Length 80,000 cm
Package 2 Weight 107,422 kg
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi
print REACh Bildirisi
EU RoHS Direktifi Muafiyetlerle uyumlu
Cıva içermez Evet
Sustainable packaging Yes
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
RoHS muafiyet bilgileri
print Evet
Çevre Beyanı
print Çevresel Ürün Profili
Döngüsellik Profili
print Kullanım Sonu Bilgileri
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
Sözleşme garantisi
Garanti 18 months
