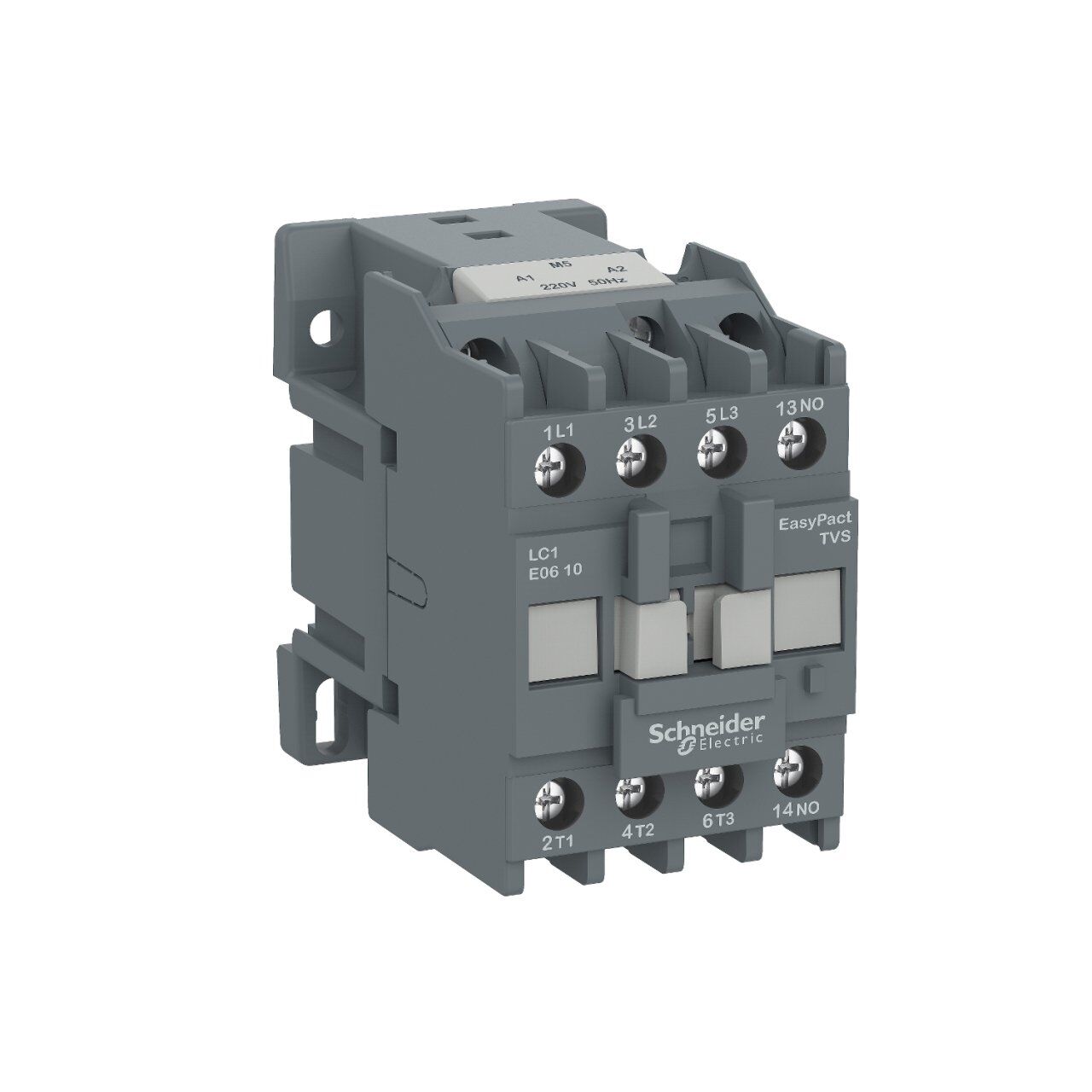

Schneider Electric LC1E2510M5 11kW 25A 1NA Kontaktör

Schneider Electric LC1E2510M5 11kW 25A 1NA Kontaktör

Kategori
Kontaktör
Marka
Schneider Electric
Stok Kodu
LC1E2510M5
Garanti Süresi
24 Ay
Fiyat
1.460,00 TL + KDV
*789,00 TL den başlayan taksitlerle!
1.752,00 TL
789,00 TL
%55
Ürün Bilgisi
Ürün Bilgisi
LC1E2510M5 Resim- scope
 LC1E2510M5
Easy TeSys kontaktör 3P(3 NA) - AC-3 - <= 440 V 25A - 220 V AC bobin
Schneider Electric
Özellikler
Ana
Seri Easy TeSys
Ürün serisi Easy TeSys Control
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1E
Kontaktör uygulaması Motor kontrol
Direnç yükü
Kullanım kategorisi AC-3
AC-3e
AC-1
Kutup tanımı 3P
[Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı 25 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
25 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi
36 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
[Uc] control circuit voltage 220 V AC 50 Hz
Tamamlayıcı
Motor gücü kW 5,5 kW at 220...230 V AC 50/60 Hz
11 kW at 380...400 V
11 kW at 415 V
11 kW at 440 V
15 kW at 500 V
15 kW at 660...690 V
Kutup kontak düzenleme 3 NA
[Ith] klasik açık hava termik akımı 32 A (at 55 °C) for güç devresi
Irms nominal kapama kapasitesi 250 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
Nominal kesme kapasitesi 200 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı 240 A 40 °C - 10 s for güç devresi
120 A 40 °C - 60 s for güç devresi
50 A 40 °C - 600 s for güç devresi
Ilgili sigorta değeri 10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
40 A gG at <= 690 V coordination tip 1 for güç devresi
Ortalama empedans 2,5 mOhm - Ith 36 A 50 Hz for güç devresi
Kutup başına güç dağılımı 1,6 W AC-3
3,2 W AC-1
[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi III
Kirletme derecesi 3
[Uimp] nominal darbe dayanım voltajı 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık 10000000 cycles
Elektrik dayanıklılığı 1200000 cycles AC-3
350000 cycles AC-1
Kontrol devresi tipi AC -de 50 Hz
Kontrol devresi gerilim limitleri 0,85...1,1 Uc -5…55 °C çalışma 50 Hz
0,3...0,6 Uc -5…55 °C düşme 50 Hz
VA cinsinden kalkış gücü 95 VA 50 Hz cos phi 0,75 (at 20 °C)
95 VA 60 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi 8,3 VA 50 Hz cos phi 0,3 (at 20 °C)
8,5 VA 60 Hz cos phi 0,3 (at 20 °C)
Isı dağılımı 2…3 W for kontrol devresi
Çalışma süresi 12...22 msn kapanışta
4...19 msn açılışta
Maksimum çalışma hızı 1800 cyc/h -de <60 °C
Bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
Sıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 1,5 N.m
Yardımcı kontak düzenleme 1 NA
Minimum anahtarlama gerilimi 17 V for kontrol devresi
Minimum anahtarlama akımı 5 mA for kontrol devresi
Yalıtım direnci > 10 MOhm for kontrol devresi
Çakışmama süresi 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Montaj desteği Plaka
DIN rayı
Ortam
Standartlar IEC 60947-1
IEC 60947-4-1
IEC 60947-5-1
Ürün sertifikaları EAC
CE
IP koruma derecesi IP2X 'e uygunIEC 60529
Koruyucu bakım TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışma
Çalışma yüksekliği 3000 m olmadan
Yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1
Mekanik dayanıklılık Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör kapalı (11 msn için 10 Gn)
Şoklar kontaktör açık (11 msn için 6 Gn)
Yükseklik 74 mm
Genişlik 45 mm
Derinlik 85 mm
Ürün ağırlığı 0,36 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 5,000 cm
Package 1 Width 7,600 cm
Package 1 Length 8,200 cm
Package 1 Weight 357,000 g
Unit Type of Package 2 S02
Number of Units in Package 2 36
Package 2 Height 15,000 cm
Package 2 Width 30,000 cm
Package 2 Length 40,000 cm
Package 2 Weight 13,347 kg
Unit Type of Package 3 P06
Number of Units in Package 3 576
Package 3 Height 75,000 cm
Package 3 Width 60,000 cm
Package 3 Length 80,000 cm
Package 3 Weight 222,052 kg
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi
print REACh Bildirisi
REACh, SVHC içermez Evet
EU RoHS Direktifi Uyumlu
print EU RoHS Bildirisi
Toksik ağır metal içermez Evet
Cıva içermez Evet
Sustainable packaging Yes
Çin RoHS Düzenlemesi
print Çin RoHS beyanı
RoHS muafiyet bilgileri
print Evet
Çevre Beyanı
print Çevresel Ürün Profili
Döngüsellik Profili
print Kullanım Sonu Bilgileri
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
Sözleşme garantisi
Garanti 18 months
